Konfiguration

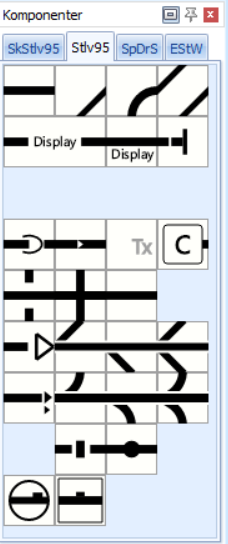

För att bygga din bana i ställverket visar du komponentpaletten som innehåller de komponenter som kan placeras ut i resp. ställverkstyp. Där markerar du den typ av komponent (t.ex. en signal) som du vill placera och klickar sedan där du vill ha den. MJ-fjärren kan använda flera olika typer av ställverk samtidigt, i samma eller olika, anläggning(ar).

Komponenten kan senare alltid flyttas till en annan position om så önskas. Så bygger man bit för bit sitt ställverk tills det motsvarar den egna anläggningen.

Man kan dela upp anläggningen i flera ställverk (= flera fönster), eller göra ett stort.

Bilden nedan visar ett av tre ställverksfönster för min H0-bana. Den är uppdelad på 3 fönster då storleken på skärmen på min dator inte är stor nog för att jag ska vilja ha hela banan i ett fönster (eftersom jag nästan alltid har de två extra fönstren öppna).

Tågväg lagd för tåg in till spår 2. På spår 1 väntar tåg för möte, och på spår 3 pågår växlingsrörelse mot ett stickspår.

Nästa fönster ser ut så här:

Ett tåg har tågväg ned till skuggbangården (mot ”D”), ytterligare ett annat upp mot översta nivån.

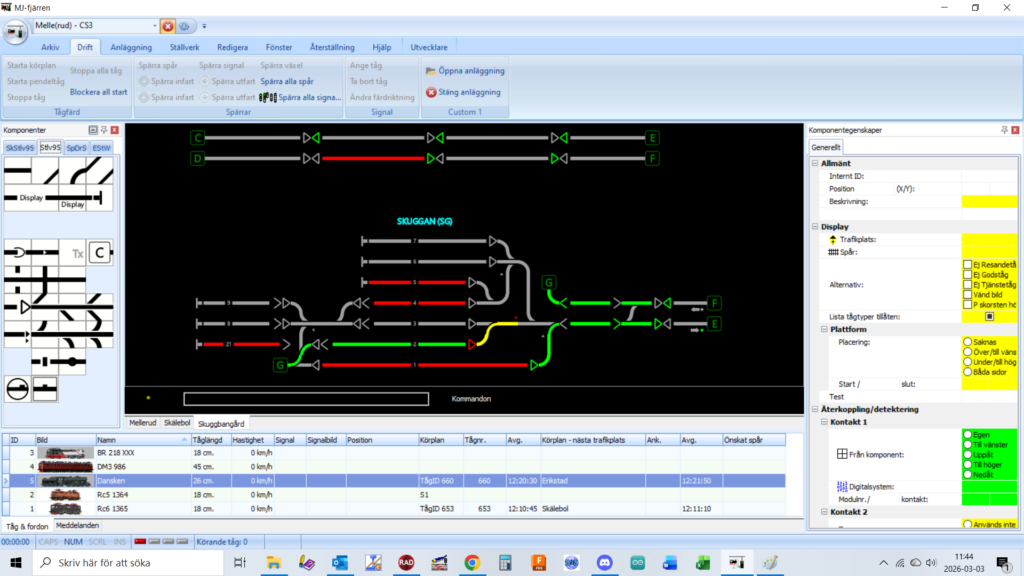

Och den tredje, skuggbangården, ser ut så här:

Man kan se att anslutningarna mellan spår/sidor är aktiva genom att de visas gröna. Är anslutningen inte grön, går det heller inte att lägga tågväg via resp. anslutning.

Övre dubbelspåret visar i det här fallet helixen upp/ned till skuggbangården. Ett tåg är på väg ned. Ytterligare ett har tågväg ut från skuggbangården och upp genom helixen.

Man väljer fönster att visa m.h.a. flikarna under ställverksfönstren.
